Siemens NX için iş istasyonu seçerken belirleyici olan; modelleme mi, büyük montaj mı, CAM mi yoksa analiz mi yaptığınızdır. Bu rehber, NX'in işlemci, bellek ve ekran kartını nasıl kullandığını açıklar ve iş yüküne göre üç gerçek yapılandırma önerir.
- 9 dk okuma
- Yayın:
- Üçgen Market Teknik Ekibi
Kısa yanıt
Siemens NX için nasıl bir bilgisayar gerekir?
NX'te modelleme işlemlerinin çoğu tek çekirdek hızına bağlıdır; çok çekirdekten yalnızca belirli işlemler faydalanır.[2] Bu yüzden yüksek saat hızlı güncel bir işlemci önceliklidir. Bellekte 32 GB başlangıç, büyük montaj ve CAM için 64 GB, yoğun analiz için 128 GB ve üzeri önerilir.[5] Ekran kartında Siemens'in sertifika listesindeki profesyonel kartlar tercih edilmelidir.[4]
- Yüksek saat hızıModelleme çoğunlukla tek çekirdekte
- 32–64 GB RAMMontaj ve CAM'e göre
- Sertifikalı GPUProfesyonel RTX PRO sınıfı
- NVMe SSDAçılış ve kayıt süresi
NX için temel donanım ölçütleri
NX'in donanım ihtiyacı kullandığınız modüllere göre değişir. Aşağıdaki tablo, Siemens belgelerine ve iş istasyonu üreticilerinin önerilerine dayanan temel ölçütleri özetler.
| Bileşen | Öneri | Ne anlama geliyor? |
|---|---|---|
| Yazılım adı ve sürüm | NX, Haziran 2026 sürümüyle Designcenter adını aldı; ilk sürüm Designcenter 2606. | Sürümler sürekli yayın modeliyle gelir. Donanım ve işletim sistemi sertifikası sürüme göre değiştiği için kullandığınız sürümü esas alın.[1] |
| İşletim sistemi | 64 bit Windows 11 | Siemens'in sertifika listesinde Windows 11 desteği NX 2007 sürümünden itibaren yer alır.[4] |
| İşlemci | Yüksek saat hızlı ve yüksek IPC'li güncel işlemci | Modellemede çekirdek sayısından çok tek çekirdek performansı öne çıkar.[2][5] |
| Bellek (RAM) | 32 GB · 64 GB · 128 GB | 32 GB önerilen alt sınırdır; birden fazla büyük model veya NX ile birlikte başka uygulamalar açıksa 64–128 GB önerilir.[5] |
| Ekran kartı | Siemens sertifikalı profesyonel kart | Sertifika, kartın ve sürücü sürümünün NX'in ilgili sürümüyle test edildiğini gösterir.[4] |
| Depolama | İşletim sistemi, NX ve aktif projeler için NVMe SSD | Arşiv için ikinci SSD, büyük disk veya ağ depolama yeterlidir.[5] |
Siemens, NX için tek bir minimum donanım tablosu yerine sürüme göre güncellenen sertifika listeleri yayımlar.[4] Satın almadan önce kullandığınız sürümün listesini kontrol edin.
DesigncenterNX'in yeni adı. Siemens, mekanik tasarım yazılımlarını Designcenter çatısı altında topladı. Yazıda, aramalarda yaygın kullanıldığı için NX adını kullanıyoruz; donanım ölçütleri iki ad için de aynıdır.
Hangi işte hangi bileşen belirleyici?
Siemens'e göre NX'te çoklu çekirdek desteği büyük ölçüde Parasolid üzerinden gelir; NX'in yalnızca az sayıda özelliği kendi içinde çok çekirdek kullanır.[2]
Modelleme hızını işlemci saat hızı, montaj büyüklüğünü RAM, ekrandaki akıcılığı sertifikalı ekran kartı belirler.
Parça modelleme
NX'in modelleme çekirdeği Parasolid'dir. Unsur oluşturma ve geçmiş ağacının yeniden hesaplanması büyük ölçüde tek çekirdekte çalışır; saat hızı burada en çok farkı yaratır.[2]
- İşlemci saat hızı
- RAM
Büyük montaj
Montaj büyüdükçe bellek ihtiyacı ve ekran kartı yükü artar. Boolean işlemleri, gizli çizgi gösterimi ve kütle özellikleri gibi hesaplar birden fazla çekirdeği kullanabilir.[2]
- RAM
- Ekran kartı
- NVMe SSD
CAM ve takım yolu
Takım yolu hesaplama süresi işlemin türüne ve modelin karmaşıklığına bağlıdır. NX CAM'in paralel üretme özelliği operasyonları arka planda hesaplar; bu sırada çalışmaya devam edebilirsiniz.[3]
- İşlemci
- RAM
- Çekirdek sayısı
Simülasyon ve analiz
NX ile birlikte kullanılan Simcenter 3D gibi analiz araçlarında çözücüler çok çekirdek ve yüksek bellek kullanır. Uzun hesaplarda ECC bellek de önem kazanır.
- Çekirdek sayısı
- RAM
- ECC
| İş yükü | İşlemci saat hızı | Çekirdek sayısı | RAM | Ekran kartı | SSD |
|---|---|---|---|---|---|
| Parça modelleme | Belirleyici | Sınırlı etki | Sınırlı etki | Etkili | Sınırlı etki |
| Büyük montaj | Belirleyici | Etkili | Belirleyici | Belirleyici | Etkili |
| CAM ve takım yolu | Belirleyici | Etkili | Etkili | Sınırlı etki | Sınırlı etki |
| Simülasyon ve analiz | Etkili | Belirleyici | Belirleyici | Sınırlı etki | Etkili |
Bileşenler nasıl seçilir?
Her bileşen için neye bakmanız gerektiği ve sık yapılan hatalar.
İşlemci: önce saat hızı
Siemens, çekirdek eklemenin her zaman performans artışı sağlamadığını ve yapılandırmaya göre olumsuz etkisi bile olabileceğini belirtir; değişiklik öncesinde test önerir.[2]
- Modelleme ağırlıklı kullanımda Core Ultra 7 ve Core Ultra 9 sınıfı yüksek saat hızlı işlemciler öne çıkar.[5]
- Xeon W ve Threadripper PRO; analiz, çok sayıda paralel iş ve 128 GB üzeri bellek gerektiğinde anlamlıdır.
- Düşük saat hızlı, çok çekirdekli sunucu sınıfı işlemciler modelleme hızını artırmaz; analiz ağırlıklı kullanım için seçilmelidir.
IPCInstructions Per Clock, saat başına komut. İşlemcinin her saat döngüsünde yaptığı iş miktarı. Aynı saat hızında yeni nesil işlemcilerin daha hızlı olmasının nedeni budur.
Bellek: montaja ve CAM'e göre
NX için önerilen alt sınır 32 GB'tır. Birden fazla büyük model açıksa veya NX ile birlikte başka uygulamalar kullanılıyorsa 64 GB ya da 128 GB önerilir.[5]
- Büyük montajlarda ve CAM'de 64 GB, güvenli bir başlangıç noktasıdır.
- Bellek yükseltmesini kolaylaştırmak için kart üzerinde boş yuva bırakan yapılandırmalar tercih edilmelidir; örneğin 4 × 16 GB yerine 2 × 32 GB.
- Simcenter 3D gibi analiz araçlarında bellek ihtiyacı modelin büyüklüğüyle hızla artar; bu durumda ECC destekli platformlar düşünülmelidir.
Ekran kartı: sertifikalı profesyonel seri
Siemens, NX için ekran kartlarını sürücü sürümüyle birlikte test eder ve sertifika listesinde yayımlar.[4] Profesyonel kartlar (NVIDIA RTX PRO, AMD Radeon PRO) bu listelerde yer alır.
- Oyun için üretilen GeForce kartlar kâğıt üzerinde benzer performans gösterse de NX için sertifikalı değildir; bu durum üretici ve Siemens desteğini etkileyebilir.[5]
- Basit modellerde giriş seviyesi, karmaşık montajlarda ve görselleştirmede üst seviye RTX PRO kartlar önerilir.[5]
- Sertifika kart ve sürücü birlikte geçerlidir; NX güncellemesinden sonra sürücüyü listeye göre güncelleyin. Seçenekler: profesyonel grafik kartları.
SolidWorks ile ortak nokta: iki yazılım da sertifikalı kart ve sürücü listesine dayanır. Aynı bilgisayarda NX ve SolidWorks birlikte kullanılacaksa iki listede de yer alan profesyonel bir kart seçilmelidir.
Depolama: NVMe SSD ve ayrı proje diski
İşletim sistemi, NX ve aktif projelerin SSD üzerinde olması önerilir.[5]
- Büyük montajların açılış ve kayıt süresini NVMe SSD belirgin biçimde kısaltır.
- Arşiv ve yedekleme için ikinci SSD, büyük disk veya RAID korumalı ağ depolama kullanılabilir.[5]
- Teamcenter gibi veri yönetimi sistemiyle çalışılıyorsa yerel önbellek de hızlı diskte tutulmalıdır.
NVMeNon-Volatile Memory Express. SSD'nin doğrudan PCIe hattı üzerinden çalıştığı hızlı bağlantı standardı. RAIDRedundant Array of Independent Disks; birden fazla diski birlikte kullanarak veriyi koruyan yapı.
İş yüküne göre üç yapılandırma
Profiller, sitedeki gerçek yapılandırmalardan seçildi. Kendi iş yükünüze en yakın profilden başlayın.

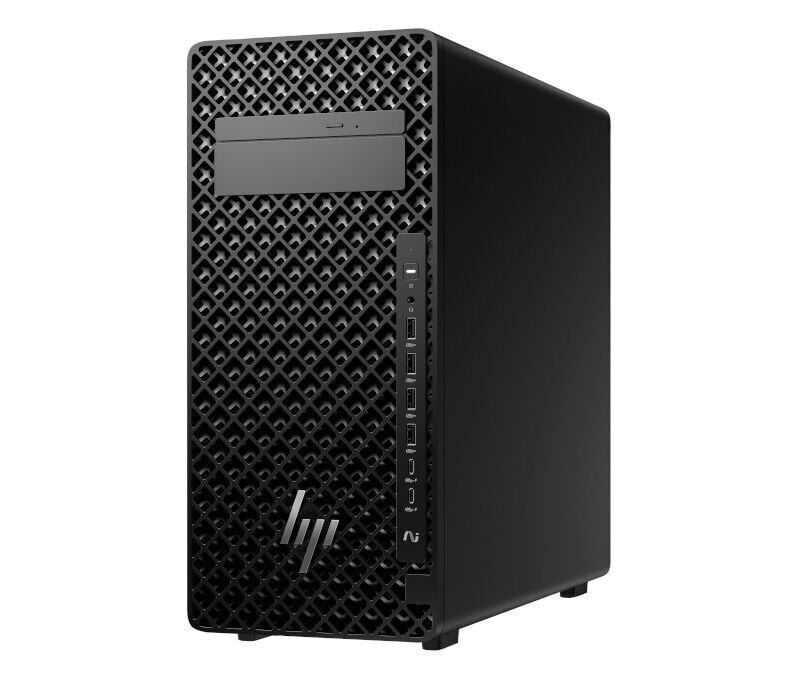

Parça ve orta büyüklükte montaj
Tasarım ofisleri; tek model ağırlıklı günlük NX kullanımı.
İşlemciCore Ultra 7 265K, 5,4 GHz'e kadar
RAM32 GB DDR5, 4 yuva
Ekran kartıRTX PRO 2000 Blackwell, 16 GB
Garanti3 yıl HP

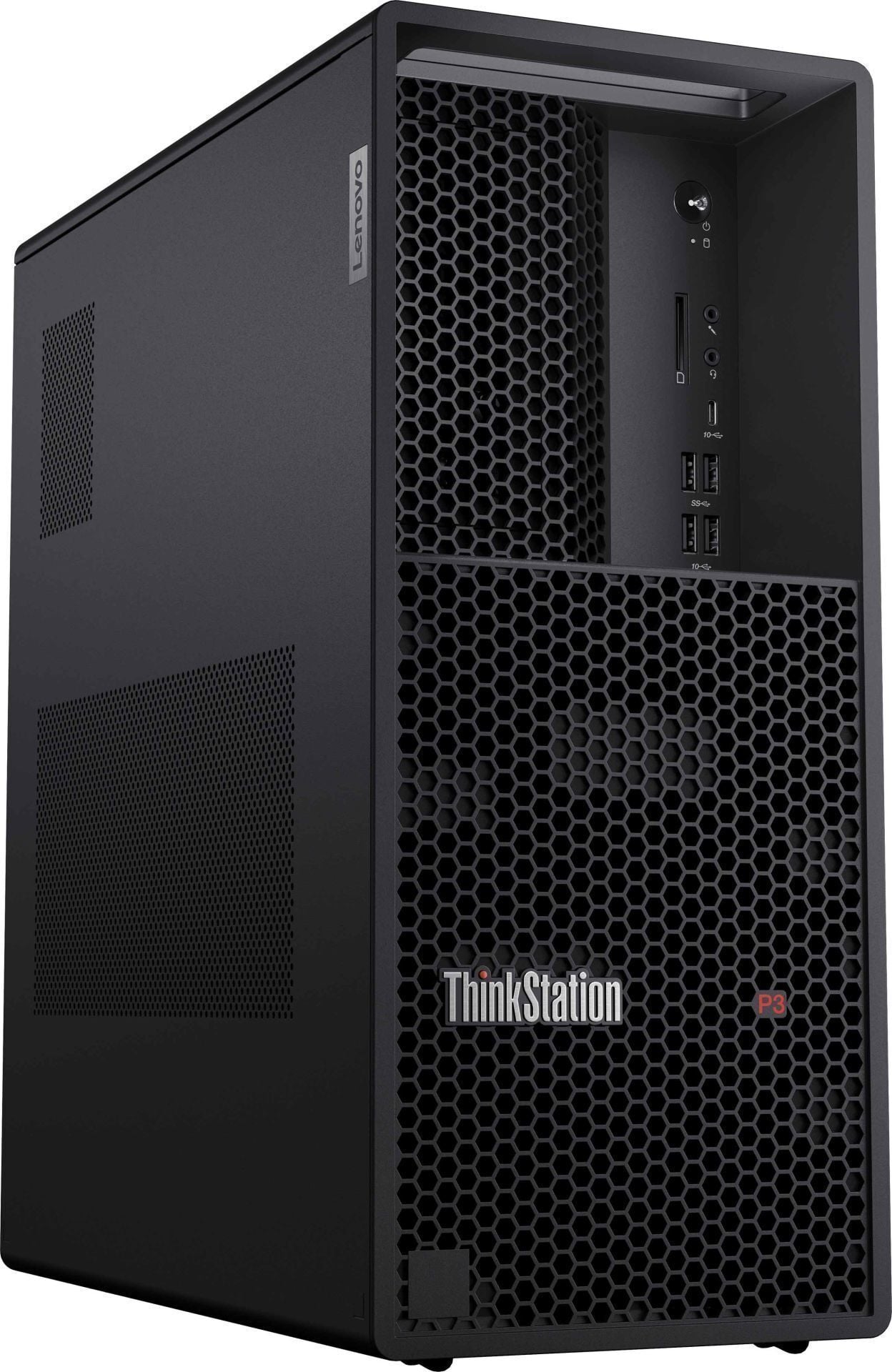

Büyük montaj ve CAM
Kalıp, makine ve takım yolu üreten atölyeler.
İşlemciCore Ultra 9 285K, 5,7 GHz'e kadar
RAM64 GB DDR5, 128 GB'a kadar
Ekran kartıRTX PRO 4000 Blackwell, 24 GB
Garanti3 yıl Lenovo
Analiz ve çok büyük veri
Simcenter 3D gibi çözücüler ve uzun süren hesaplar.
İşlemci2 × Xeon Gold 5520+, toplam 56 çekirdek
RAM128 GB DDR5 ECC, 16 yuva
Ekran kartıRTX PRO 5000 Blackwell, 48 GB
Garanti3 yıl HP
Özellikler ürün sayfalarından alınmıştır; güncel fiyat ve stok bilgisi ürün sayfasındadır. Profil 03 analiz için seçilmiştir; çift işlemcili sistemlerde saat hızı daha düşüktür, bu yüzden modelleme ağırlıklı kullanımda Profil 01 veya 02 daha hızlıdır. Diğer yapılandırmalar için HP masaüstü, Dell masaüstü ve Lenovo masaüstü iş istasyonlarına bakabilirsiniz.
Örnek: kalıp ve CAM atölyesi
Aşağıdaki örnek, seçim yöntemini göstermek için kurgulanmıştır. Aynı değerlendirmeyi kendi iş akışınızla yapabilirsiniz.
Plastik enjeksiyon kalıbı tasarlayan ve aynı ofiste CNC programı hazırlayan bir atölye. Kalıp montajı yüzlerce parçadan oluşuyor; tasarımcı NX'te çalışırken takım yolları arka planda hesaplanıyor.
Ana işKalıp montajı ve parça modelleme
CAM3 ve 5 eksen takım yolu
Eşzamanlı uygulamalarNX, PDF ve ofis yazılımları
AnalizYok
Modelleme → yüksek saat hızı
Büyük montaj + arka planda CAM → 64 GB
Karmaşık montaj görünümü → 16 GB üzeri ekran belleği→ Profil 02
Analiz yapılmadığı için çift işlemcili bir sisteme gerek yoktur. Yüksek saat hızlı Core Ultra 9 işlemci, 64 GB bellek ve 24 GB ekran belleğine sahip RTX PRO 4000 hem tasarım hem CAM tarafını karşılar. Montajlar büyüdükçe belleği 128 GB'a çıkarmak için yuva bırakılması önerilir.
Teklif öncesi kontrol listesi
Bu bilgileri hazırlarsanız size uygun yapılandırmayı tek görüşmede netleştirebiliriz.
- NX veya Designcenter sürümüSertifika listesini sürüm belirler.
- Kullanılan modüllerTasarım, CAM, sac metal, analiz.
- En büyük montajın boyutuParça sayısı ve dosya boyutu RAM'i belirler.
- Arka planda CAM hesabıÇekirdek ve bellek ihtiyacını artırır.
- Simcenter 3D veya başka çözücüÇekirdek sayısı ve ECC önem kazanır.
- Veri yönetimiTeamcenter veya yerel dosya ile çalışma.
- Monitör sayısı ve çözünürlüğüSeçenekler: profesyonel monitörler.
- Masaüstü mü, taşınabilir mi?Atölye, saha ve müşteri ziyareti ihtiyacı.
Sık sorulan sorular
Siemens NX için bilgisayar seçerken en çok sorulanlar.
Siemens NX için kaç GB RAM gerekir?
32 GB önerilen alt sınırdır ve parça ile orta büyüklükte montajlar için yeterlidir. Büyük montajlarda, arka planda CAM hesabı yapılıyorsa veya NX ile birlikte başka uygulamalar açık kalıyorsa 64 GB, analiz ve çok büyük veri için 128 GB ve üzeri önerilir.
NX için GeForce ekran kartı kullanılabilir mi?
NX bir GeForce kartla açılabilir; ancak oyun kartları Siemens'in sertifika listesinde yer almaz. Sertifikasız kartta görüntü hataları veya kararsızlık yaşanırsa Siemens ve donanım üreticisinin desteği sınırlı olabilir. Profesyonel kullanımda listedeki RTX PRO veya Radeon PRO kartlar tercih edilmelidir.
NX için Xeon işlemci gerekli mi?
Modelleme ve CAM ağırlıklı kullanımda gerekli değildir; yüksek saat hızlı Core Ultra 7 veya Core Ultra 9 işlemciler genellikle daha hızlıdır. Xeon W veya Threadripper PRO; analiz, çok sayıda paralel iş, 128 GB üzeri bellek ve ECC gerektiğinde tercih edilir.
NX'in adı Designcenter oldu; donanım gereksinimi değişti mi?
Ad değişikliği tek başına donanım gereksinimini değiştirmez. Siemens, Haziran 2026 sürümüyle NX adını Designcenter olarak değiştirdi. Donanım ve sürücü sertifikası her sürümde güncellendiği için kullandığınız sürümün sertifika listesini esas almak gerekir.
NX taşınabilir iş istasyonunda çalışır mı?
Evet. Parça modelleme, montaj inceleme ve müşteri sunumlarında taşınabilir iş istasyonları yeterlidir. Uzun CAM hesapları ve analizlerde ise masaüstü modeller daha iyi soğutma, daha fazla bellek ve genişleme imkânı sunar. Taşınabilir modelde de sertifikalı profesyonel ekran kartı tercih edilmelidir.
CAM için ayrı bir bilgisayar gerekir mi?
Gerekmez. Paralel üretme özelliği takım yollarını arka planda hesaplar ve tasarımcı çalışmaya devam edebilir. Bunun için yeterli çekirdek ve en az 64 GB bellek bulunması önerilir. Çok yoğun CAM yükünde ayrı bir programlama istasyonu iş akışını kolaylaştırabilir.
Kaynaklar
Yazıdaki bilgiler aşağıdaki üretici belgelerine dayanır.
- NX CAD (Designcenter)Siemens · ürün adı ve sürüm bilgisi
- Does adding multiple cores or using SMP improve NX performance?Siemens · bilgi bankası
- CAM Parallel GenerateSiemens · bilgi bankası
- Hardware and Software CertificationsSiemens · donanım ve yazılım sertifikaları
- Graphics Workstations for Siemens NXScan · iş istasyonu üreticisi
- Dell Precision Recommendations for Siemens NXDell Technologies
Bu yazıdaki terimler
CAD / CAMBilgisayar destekli tasarım ve bilgisayar destekli üretim. CAM, tasarlanan parça için CNC tezgâhının izleyeceği takım yolunu üretir.
Takım yoluİngilizcesi toolpath. Kesici takımın parçayı işlerken izlediği hareket rotası.
ParasolidSiemens'in geliştirdiği, NX ve birçok CAD yazılımında kullanılan geometrik modelleme çekirdeği.
SMPSymmetric Multiprocessing, simetrik çoklu işlem. Bir hesabın birden fazla işlemci çekirdeğine bölünerek yapılması.
Simcenter 3DSiemens'in NX ile birlikte kullanılan mühendislik analizi ve simülasyon yazılımı.
TeamcenterSiemens'in ürün verisi ve tasarım dosyalarını yöneten PLM yazılımı.
ECCError Correcting Code, hata düzeltme kodu. Bellekteki tek bitlik hataları düzelten bellek türü.
Ekran belleğiİngilizcesi VRAM. Ekran kartının üzerindeki, model ve dokuları tutan bellek.
