CAD ve tasarım için monitör seçerken ekran boyutu kadar piksel yoğunluğu, panelin kontrastı, renk kapsamı ve bağlantı seçenekleri de önemlidir. Bu rehber, 24 ve 27 inç seçenekleri karşılaştırır, panel ve bağlantı terimlerini açıklar ve kullanıma göre üç monitör önerir.
- 8 dk okuma
- Yayın:
- Üçgen Market Teknik Ekibi
Kısa yanıt
CAD için nasıl bir monitör seçilmeli?
CAD ve BIM için en dengeli seçenek 27 inç QHD (2560 × 1440) veya 27 inç 4K monitördür. 27 inç QHD yaklaşık 109 PPI, 27 inç 4K yaklaşık 163 PPI piksel yoğunluğu sunar. Panelde IPS, renk için %100 sRGB yeterlidir; dizüstüyle çalışıyorsanız USB-C güç aktarımı, çoklu monitör için DisplayPort çıkışı işinizi kolaylaştırır.[1][4]
- 27" QHD109 PPI, dengeli
- 27" 4K163 PPI, keskin
- IPSGeniş açı, doğru renk
- USB-CTek kabloyla bağlantı
Çözünürlük ve piksel yoğunluğu
Aynı çözünürlük farklı ekran boyutlarında farklı keskinlik verir. Karşılaştırmanın doğru ölçüsü inç başına piksel sayısıdır (PPI).
Çizgilerin ve yazıların keskinliğini çözünürlük değil, piksel yoğunluğu belirler.
| Monitör | Piksel yoğunluğu | Windows ölçekleme | CAD için |
|---|---|---|---|
| 24" FHD (1920 × 1080) | yaklaşık 92 PPI | %100 | Giriş seviyesi; ikinci ekran |
| 27" FHD (1920 × 1080) | yaklaşık 82 PPI | %100 | Çizgiler belirgin biçimde kaba görünür |
| 27" QHD (2560 × 1440) | yaklaşık 109 PPI | %100 | En dengeli seçim |
| 27" 4K (3840 × 2160) | yaklaşık 163 PPI | %150 civarı | Keskin çizgi ve yazı |
PPIPixels Per Inch, inç başına piksel. Ekranın keskinliğini gösteren yoğunluk ölçüsü. ÖlçeklemeScaling; Windows'un yazı ve arayüzü yüksek yoğunluklu ekranlarda okunabilir boyuta büyütmesi.
Panel türü ve kontrast
CAD monitörlerinde en yaygın panel türü IPS'tir; geniş görüş açısı ve tutarlı renk sunar.
| Panel | Öne çıkan özellik | Dikkat edilmesi gereken |
|---|---|---|
| IPS | Geniş görüş açısı, tutarlı renk; tipik kontrast 1000:1 | Koyu temalarda siyahlar griye yakın görünebilir. |
| IPS Black | IPS'in renk avantajı ve daha yüksek kontrast; Dell U2724D'de 2000:1.[2] | Genellikle daha üst fiyat sınıfındadır. |
| VA | Yüksek kontrast | Görüş açısı IPS'e göre daha dardır. |
| OLED | Çok yüksek kontrast ve hızlı tepki | Sabit arayüz öğeleriyle uzun süreli kullanımda üreticinin koruma önerileri dikkate alınmalıdır. |
Renk kapsamı ve kalibrasyon
CAD ve teknik çizim için %100 sRGB yeterlidir. Görselleştirme, render ve sunum görselleri hazırlıyorsanız DCI-P3 kapsamı ve fabrika kalibrasyonu önem kazanır.
Fabrika kalibrasyonu
Dell UltraSharp monitörler Delta E < 2 değerine göre fabrikada kalibre edilir; U2724D kutusunda kalibrasyon raporuyla gelir.[2]
- Delta E, gösterilen renk ile hedef renk arasındaki farkı ifade eder; 2'nin altı gözle ayırt edilmesi zor kabul edilir.
- Birden fazla monitörde aynı rengi görmek için aynı model monitör kullanmak en kolay yoldur.
Delta ERenk farkı ölçüsü. Değer küçüldükçe ekranın gösterdiği renk hedef renge yaklaşır.
Bağlantılar: USB-C, DisplayPort ve KVM
Doğru bağlantı seçenekleri masadaki kablo sayısını azaltır ve çoklu monitör kurulumunu kolaylaştırır.
| Özellik | Ne işe yarar? | Örnek |
|---|---|---|
| USB-C güç aktarımı | Dizüstüyü görüntü, veri ve şarj için tek kabloyla bağlar. | Dell U2424HE 90 W, HP 727pk 100 W. |
| DisplayPort çıkışı (MST) | İkinci monitörü birinciye zincirleme bağlar. DisplayPort 1.2 ve üzeri gerekir; zincirdeki son monitör dışındakiler bu özelliği desteklemelidir.[7] | Dell U2724D ve U2424HE. |
| KVM | Aynı klavye ve fareyle iki bilgisayarı monitör üzerinden kullanmayı sağlar. | Dell U2424HE otomatik KVM sunar.[3] |
| RJ-45 Ethernet | Dizüstüyü monitör üzerinden kablolu ağa bağlar. | Dell U2424HE 2,5 GbE, HP 727pk RJ-45. |
| Yenileme hızı | Döndürme ve kaydırmada daha akıcı görüntü. | Dell U2724D ve U2424HE 120 Hz. |
Dikkat: Bazı monitörlerdeki USB-C bağlantısı yalnızca veri taşır. Dell U2724D'nin USB-C girişi veri içindir ve dizüstüyü şarj etmez; tek kabloyla çalışmak istiyorsanız güç aktarımı (PD) değerini kontrol edin.
Kullanıma göre üç monitör
Sitedeki monitörlerden üç farklı kullanım için örnek.
Masaüstü CAD ve BIM
Keskinlik, kontrast ve akıcılık dengesi.
PanelIPS Black, 2000:1
Çözünürlük27" QHD, 120 Hz
Renk%98 DCI-P3, Delta E < 2
BağlantıDP giriş ve çıkış

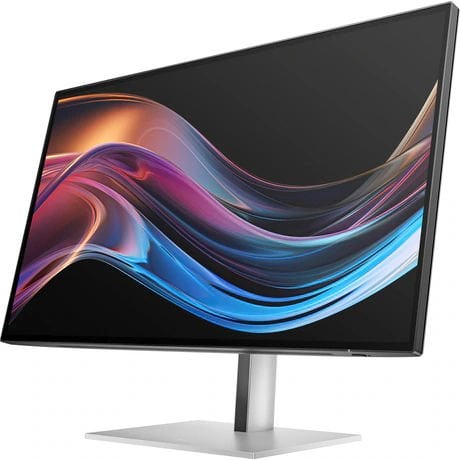

Dizüstüyle tek kablo, 4K
Yüksek piksel yoğunluğu ve USB-C şarj.
PanelIPS, 2000:1
Çözünürlük27" 4K, 60 Hz
Parlaklık400 nit
BağlantıUSB-C 100 W, DP giriş ve çıkış, RJ-45

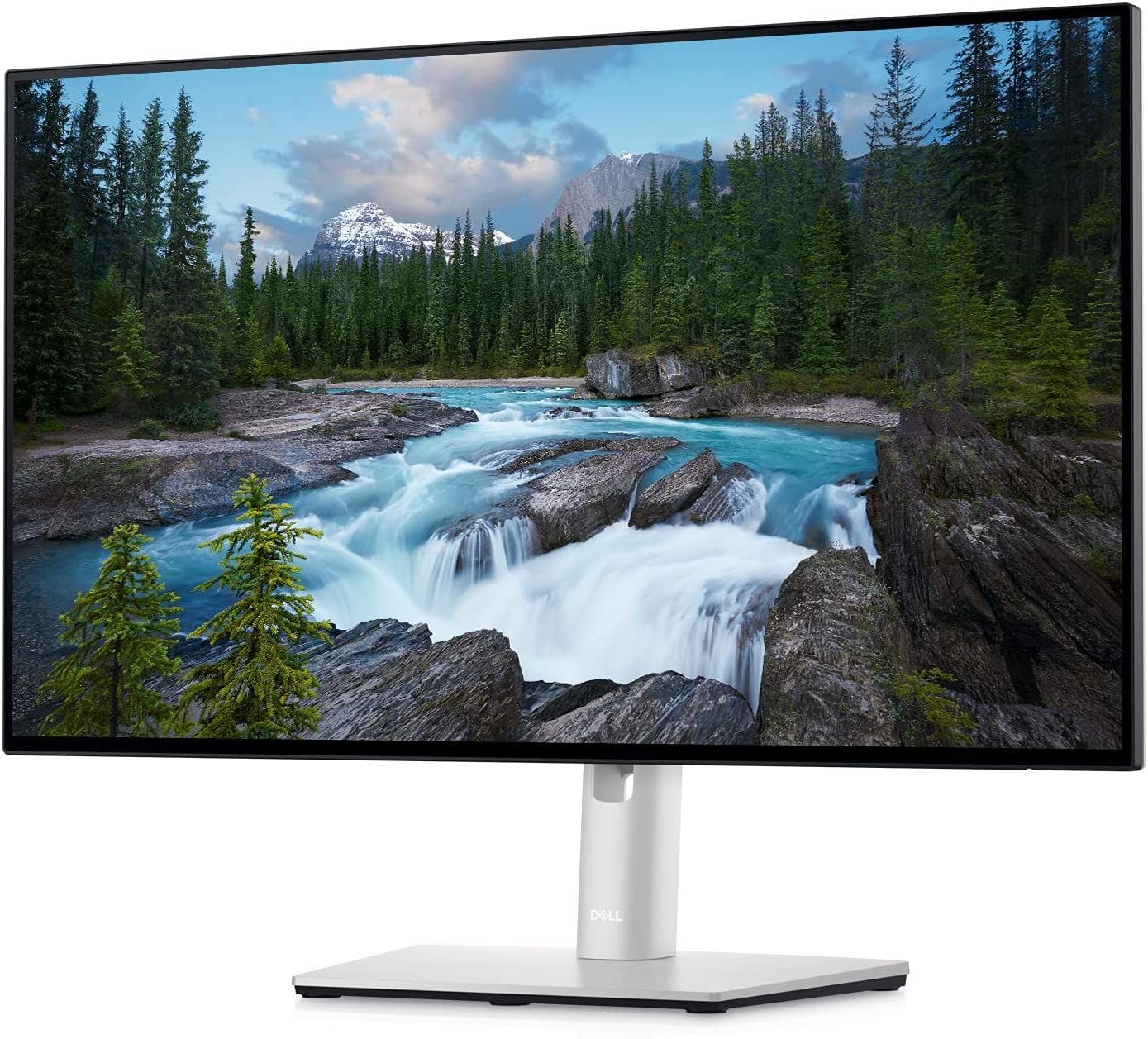

Kompakt masa ve ikinci ekran
Dizüstü yerleştirme istasyonu gibi çalışan 24 inç.
PanelIPS, 1000:1
Çözünürlük24" FHD, 120 Hz
Renk%100 sRGB
BağlantıUSB-C 90 W, 2,5 GbE, KVM
Teknik değerler Dell ve HP belgelerinden ve ürün sayfalarından alınmıştır; güncel fiyat ve stok bilgisi ürün sayfasındadır. Tüm seçenekler: profesyonel monitörler.
Satın alma listesi
Monitör seçmeden önce bu soruları yanıtlayın.
- Masa ve görüş mesafesi27 inç için yaklaşık bir kol boyu mesafe.
- Piksel yoğunluğuQHD mi, 4K mı?
- Panel ve kontrastIPS veya IPS Black.
- Renk ihtiyacısRGB yeterli mi, DCI-P3 gerekli mi?
- Dizüstü bağlantısıUSB-C güç aktarımı kaç W?
- Monitör sayısıDisplayPort çıkışıyla zincirleme bağlantı.
- Ekran kartı çıkışlarıKaç monitör ve hangi bağlantı?
- ErgonomiYükseklik ayarı ve dikey kullanım.
Sık sorulan sorular
CAD için monitör seçiminde en çok sorulanlar.
CAD için 4K monitör gerekli mi?
Gerekli değil ama faydalı. 27 inç 4K yaklaşık 163 PPI ile çizgi ve yazıları daha keskin gösterir; 27 inç QHD ise yaklaşık 109 PPI ile çoğu kullanıcı için dengeli ve ekran kartını daha az yoran bir seçenektir.
İki monitör mü, tek geniş monitör mü?
İki monitör, model ve araç pencerelerini ayırmayı kolaylaştırır; aynı model iki monitör renk tutarlılığı sağlar. Ekran kartının çıkış sayısı ve DisplayPort zincirleme desteği kurulumu belirler.
USB-C monitör dizüstüyü şarj eder mi?
Güç aktarımı (Power Delivery) destekleyen modeller eder. Dell U2424HE 90 W, HP 727pk 100 W güç aktarır. Dizüstünün ihtiyaç duyduğu gücü karşılayıp karşılamadığı kontrol edilmelidir; bazı monitörlerin USB-C girişi yalnızca veri taşır.
CAD için 120 Hz gerekli mi?
Zorunlu değildir; ancak modeli döndürme ve kaydırmada daha akıcı bir görüntü sağlar. Dell U2724D ve U2424HE 120 Hz destekler.
IPS Black ile IPS arasındaki fark nedir?
IPS Black, IPS'in geniş görüş açısı ve renk avantajını korurken daha yüksek kontrast sunar. Dell'in IPS Black panelli U2724D modeli 2000:1, standart IPS panelli U2424HE 1000:1 kontrasta sahiptir.
Monitör renk kalibrasyonu gerekli mi?
CAD için genellikle gerekmez. Render, görselleştirme ve baskı öncesi renk önemliyse fabrika kalibrasyonlu bir monitör veya düzenli kalibrasyon önerilir.
İlgili yazılar
Konuyu tamamlayan içerikler.
Kaynaklar
Yazıdaki bilgiler aşağıdaki üretici belgelerine dayanır.
- Dell UltraSharp 27 4K USB-C Hub Monitor U2723QEDell
- Dell UltraSharp 27 Monitor U2724DDell
- Dell UltraSharp 24 USB-C Hub Monitor U2424HEDell
- HP S7 Pro 727pk ürün sayfasıÜçgen Market
- High DPI supportMicrosoft Learn
- ThinkVision T27h-30 SpecificationsLenovo PSREF
- Daisy chaining monitors with DisplayPortIntel
Bu yazıdaki terimler
IPSIn-Plane Switching. Geniş görüş açısı ve tutarlı renk sunan LCD panel türü.
MSTMulti-Stream Transport. Tek DisplayPort bağlantısı üzerinden birden fazla monitöre görüntü gönderme özelliği.
Power DeliveryUSB-C üzerinden yüksek güç aktararak dizüstü bilgisayarı şarj etme standardı.
KVMKeyboard, Video, Mouse. Bir klavye, monitör ve fareyle birden fazla bilgisayarı kullanma özelliği.
Kontrast oranıEkranın gösterebildiği en parlak beyaz ile en koyu siyah arasındaki oran.
